专业生产RW11-10/100A跌落式熔断器，厂家直销RW11-10/100A跌落式熔断器

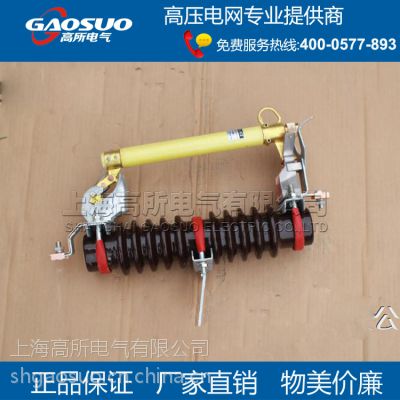

RW11-10/100A跌落式熔断器外形及参数图

    跌落式熔断器是输配电系统中户外高压保护电器，装置在配电变压器高压侧或配电线支干线路上，用作变压器和线路的短路、过载保护及分、合负荷电流。高压陶瓷跌落式熔断器由陶瓷绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩，用以分、合负荷电流。

工作原理
   跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。

跌落式熔断器的安装
(1)安装时应将熔体拉紧(使熔体大约受到24.5N左右的拉力)，否则容易引起触头发热。
(2)熔断器安装在横担(构架)上应牢固可靠，不能有任何的晃动或摇晃现象。
(3)熔管应有向下25°±2°的倾角，以利熔体熔断时熔管能依靠自身重量迅速跌落。
(4)熔断器应安装在离地面垂直距离不小于4m的横担(构架)上，若安装在配电变压器上方，应与配变的最外轮廓边界保持0.5m以上的水平距离，以防万一熔管掉落引发其他事故。
(5)熔管的长度应调整适中，要求合闸后鸭嘴舌头能扣住触头长度的三分之二以上，以免在运行中发生自行跌落的误动作，熔管亦不可顶死鸭嘴，以防止熔体熔断后熔管不能及时跌

落。
(6)所使用的熔体必须是正规厂家的标准产品，并具有一定的机械强度，一般要求熔体最少能承受147N以上的拉力。
(7) 10kV跌落式熔断器安装在户外，要求相间距离大于70cm。

    高所电气有限公司供应多种规格的《RW11-10/100A跌落式熔断器》产品，供应【RW11-10/100A跌落式熔断器】的价格、型号、图片,厂家直接供货价格优势明显,找RW11-10/100A跌落式熔断器生产厂家就选高所电气详情请来电咨询！
