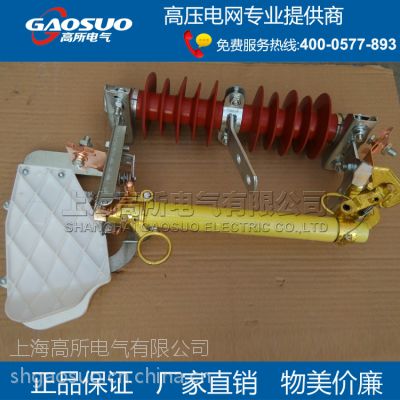

RW10-10/200A跌落式熔断器适用范围RW10-10/200A跌落式熔断器生产厂家RW10-10/200A跌落式熔断器参数

一、用途

    出口型跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器，它装配在配电变压器高压侧或配电线支干线路上，作输电线路、电力变压器过载和短路保护及分合额定负荷电流之用。跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。它安装在35kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。安装在配电变压器上，可以作为配电变压器的主保护，所以，在35kV配电线路和配电变压器中得到了普及。

二、执行标准

产品性能符合GB15166.3-94***和IEC282-2***。

三、主要技术参数

四、熔断器选用
   安装地点的短路容量应在跌落式熔断器额定断流容量范围内。若超越上限，则可能因电流过大，产气过多而使熔管爆炸；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。

五、熔丝的选择
   熔丝的选择应能***配电变压器内部或高、低压出线套管发生短路时能迅速熔断。实践中常按以下原则选择：配电变压器容量为160kVA以下的，熔丝按变压器额定电流的2～3倍来选；配电变压器容量为160kVA及以上的，按1.5～2倍选择。熔丝的选择还必需考虑熔丝的熔断特性能否与上级保护时间相配合，这是决定采用熔丝保护能否生效的关键问题。配电线路的速断保护动作时间很短，约为0.1s左右。根据熔丝的特性曲线，在0.1s内使熔丝熔断的电流应不小于额定电流的20倍。这一数据是***熔丝与首端断路器配合的必要条件。

高压绝缘子
名称 型号规格
拉线瓷瓶
 J-2 J-4.5 J-7 J-9
电机车瓷瓶
 WX-01 WX-02 WX-0
针式瓷瓶
 PD-1 PD-2 PD-3 P-6T P-10T P-15T P-20T P-35T PS-15/3 PS-15/5
复合棒式悬式绝缘子
 FXBW4-10/70 FXBW4-10/100 FXBW4-35/70 FXBW4-35/100 FXBW4-66/70 FXBW4-66/100 FXBW4-110/70 FXBW4-110/100 FXBW4-220/100 FXBW4-220/160
复合针式棒式支柱绝缘子 FPQ1-10/4T20-16
 FPQ2-10/3T20-16  FPW-20/4 FPQ-35/5T FPS-10/5 FZSW-12/5 FZSW-20/10 FZSW-40.5/6 FZSW-72/6 FZSW3-126/10 FZSW-220/10
复合横担绝缘子 FS-10/2.5、5
 FS-35/5小 FS-35/6大 FS-66/6、8 FS-110/10
 支柱绝缘子
ZA-6T ZA-10Y ZA-10T ZAW-10Y ZAW-10T ZB-10Y ZB-10T ZA-35Y ZA-35T ZB-35F ZC-10F ZD-10F ZPA、ZPB/6、10 ZS-10/4、5 ZS-20/10、8 ZS-20/16、20 ZS-35/4 ZS-35/6、8 ZS-60/6、8 ZS-110/4、6、8 ZSW-10/5 ZSW-20/10、8 ZSW-20/16、20 ZSW-35/4 ZSW-35/6、8 ZSW-35/6L 540高 ZSW-35/6L 600高 ZSW-60/6、8 ZSW-110/4、6、8 ZSW-220/4、6、8 ZL-10/4 ZL-10/8 ZL-10/16 ZN、ZL-35Y ZN、ZL-35T ZL-20/16 ZL-35/8 ZN-10/4 ZN-10/8 ZN-10Q/8 ZN-20/8、16 XP-4.5、70 XWP-4.5、70

户外高压真空断路器系列
ZW32-12/630-20 铁壳手动         ZW32-12/630-20 铁壳手动带隔离  ZW32-12/630-20 铁壳电动

ZW32-12/630-20 铁壳电动带隔离   ZW32-12/630-20 不锈钢手动      ZW32-12/630-20不锈钢手动带离

ZW32-12/630-20 不锈钢电动       ZW32-12/630-20 不锈钢电动带隔离   ZW6-12/630-20  铁壳手动

ZW6-12/630-20 铁壳手动带隔离     ZW6-12/630-20 铁壳电动    ZW6-12/630-20 铁壳电动带隔离

 ZW6-12/630-20 不锈钢手动      ZW6-12/630-20 不锈钢手动带隔离    ZW6-12/630-20 不锈钢电动

ZW6-12/630-20 不锈钢电动带隔离  ZW7-40.5/1250-31.5 铁壳常规配置  ZW7-40.5/1250-31.5 不锈钢常规配置 ZW7-40.5/1600-31.5铁壳常规配置  ZW7-40.5/1600-31.5不锈钢常规配置  ZW8-12/630-20铁壳手动

ZW8-12/630-20 铁壳手动带隔离        ZW8-12/630-20 铁壳电动       ZW8-12/630-20铁壳电动带隔离  ZW8-12/630-20 不锈钢手动    ZW8-12/630-20 不锈钢手动带隔离    ZW8-12/630-20 不锈钢电动

ZW8-12/630-20 不锈钢电动带隔离      ZW10-12/630 铁壳手动      ZW10-12/630 铁壳手动带隔离

ZW10-12/630 铁壳电动          ZW10-12/630 铁壳电动带隔离           ZW10-12/630 不锈钢手动

 ZW10-12/630 不锈钢手动带隔离    ZW10-12/630 不锈钢电动      ZW10-12/630 不锈钢电动带隔离

ZW27-12/630 铁壳手动     ZW27-12/630铁壳电动          ZW27-12/630铁壳电动带隔离

ZW27-12/630不锈钢手动    ZW27-12/630 不锈钢电动        ZW27-12/630 不锈钢电动带隔离

GN30-12/630A户内隔离开关：GN19-12/630A户内隔离开关

高压限流熔断器系列
规格型号 额定电流
XRNP-3.6 0.2-0.5  XRNP-7.2 0.2-0.5    XRNP-12 0.2-0.5    XRNP-24 0.2-0.5  XRNP-35(40.5) 0.2-0.5    XRNP-3.6、7.2、12 0.2-0.5    XRNP-3.6、7.2、12
高压穿墙套管系列
规格型号
CB-10/600 CLB-10/200-600 CWLB-10/200-600 CWLB-35/200-1000 CWB-35/200-600 CB-10/1000 CWLB-10/2000 CLB-10/3150 CWLB-10/3150 CWB-20/800 CWW-35/1000 CWW-35/2000 CWW-20/3150 CWW-35/1250 CM-10-160/1000

   上海高所电气创办以来，一贯坚持“以质量求生存，以科技求发展”的发展纲领，不断引进和吸收国内外新技术、新工艺、新器件，产品品质不断提高，功能不断完善，性能更加可靠。高所电气在市场开发和发展的同时，不断加强质量管理，积极同国际***质量管理模式接轨。

跌落式熔断器型号

HRW3-10/100A     HRW3-12/100A
HRW3-10/200A     HRW3-12/200A
HRW4-10/100A     HRW4-12/100A
HRW4-10/200A     HRW4-12/200A
HRW5-35/100A     HRW5-35/200A
HRW7-10/100A     HRW7-12/100A
HRW7-10/200A     HRW7-12/200A
HRW10-10/100A    HRW10-10F/100A
HRW10-10/200A    HRW10-10F/200A
HRW11-10/100A    HRW11-10F/100A
HRW11-10/200A    HRW11-10F/200A
HRW12-12/100A    HRW12-12F/100A
HRW12-12/200A    HRW12-12F/200A
HRW10-35/100A    HPRWG1-12F/100A
HRW9-35/0.***     HPRWG1-12F/200A
HRW8-10/100A     HPRWG2-35/100A
HRW12-24/200A    HPRWG2-35/200A
RW3-10/100A     RW3-12/100A
RW3-10/200A     RW3-12/200A
RW4-10/100A     RW4-12/100A
RW4-10/200A     RW4-12/200A
RW5-35/100A     RW5-35/200A
RW7-10/100A     RW7-12/100A
RW7-10/200A     RW7-12/200A
RW10-10/100A    RW10-12/100A
RW10-10/200A    RW10-12/200A
RW11-10/100A    RW11-12/100A
RW11-10/200A    RW11-12/200A
RW12-12/100A    RW12-12F/100A
RW12-12/200A    RW12-12F/200A
RW10-35/100A    PRWG1-12F/100A
RW9-35/0.***     PRWG1-12F/200A
RW8-10/100A     PRWG2-35/100A
HRW12-24/200A   PRWG2-35/200A

    高所电气有限公司供应多种规格的《RW10-10/200A跌落式熔断器》产品，供应{RW10-10/200A跌落式熔断器}的价格、型号、图片,厂家直接供货价格优势明显,找RW10-10/200A跌落式熔断器生产厂家就选高所电气详情请来电咨询！
