| 加工定制：是 | 品牌：上海高所 | 型号：FN12-12D/630A |
| 产品认证：FN12-12D/630A |

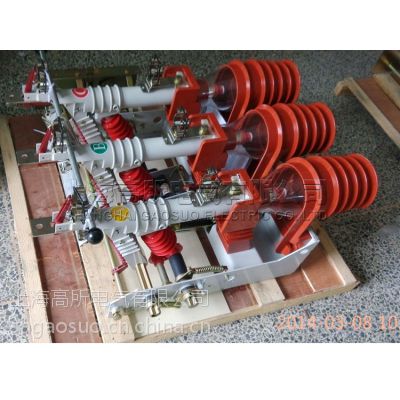

产品型号：FN12-12D/630A、产品名称：FN12-12D/630A负荷开关
户内交流高压负荷开关--熔断器组合电器(以下简称FKN-12R.D组合器)是FKN-12D负荷开关开断与S□LAJ-12(XRNT□-12)高压限流式熔断器组合在一起的户内高压开关设备。它可以可靠开断直至短路电流的任何电流；负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。
使用环境条件
周围空气温度：上限+40℃，下限-25℃；
海拔高度：1000m及以下；
相对湿度：月平均值不大于90％，
日平均值不大于95％；
周围空气应不受腐蚀或可燃性气体及水蒸汽体等明显污染；
无经常性的剧烈运动；
耐污秽等级：I***。
如使用条件超过上述规定，由用户与制造厂协商确定。
| 序号 | 项目 | 单位 | FKN-12D/630-20 | FKN-12R.D/125-31.5 |
| 1 | 额定电压 | kV | 12 | |
| 2 | 额定频率 | Hz | 50 | |
| 3 | 额定电流 | A | 630 | 125 |
| 4 | 雷电冲击耐受电压 | kV | 对地及相间、隔离断85 | |
| 5 | 1min工频耐受电压 | kV | 对地相间42、隔离断48 | |
| 6 | 额定热稳定电流 | kA | 20(4S) | |
| 7 | 额定动稳定电流 | kA | 50 | |
| 8 | 额定关合电流(峰值) | kA | 50 | - |
| 9 | 额定短路开断电流 | kA | - | 31.5 |
| 10 | 额定转移电流 | kA | - | 1.5 |
| 11 | 开断电流(参考值) | kA | 1.8 | |
| 12 | 开断空载变压器容量 | kva | 1250 | |
| 13 | 额定电缆充电电流 | A | 10 | |
| 14 | 额定有功负载电流开断次数 | 次 | ＞100 | |
| 15 | 撞击器触发负载开关分闸时间 | S | - | ＞0.06 |
| 16 | 接地开关热稳定电流 | kA | 20(2S) | 20(2S) |
| 17 | 接地开关热稳定电流(峰值) | kA | 50 | 50 |
| 18 | 电动机操作电源电压 | V | AC220、DC48 | |
使用与维护
1、拆开木制包装箱，按照装箱清单，检查产品附件及随附的技术文件是否齐全，检查产品在运输、保管过程中有无损伤。
2、清除产品上的尘土、污物，仔细擦拭绝缘子及底架上的接地总价表面。
3、在导电部份表面涂以防蚀脂。
4、负荷开关与操动机构应安装于清洁、干燥的室内。
5、负荷开关必须在线路与电源切断，即不带电的情况下，才准许进行检修。
6、检修中对绝缘子进行详细检查有无损伤，触头接触是否良好。
7、负荷开关按规定开断的次数后，应对孤触头***的表面用细锉修整。再用汽油洗净接触表面，并涂防蚀脂，喷嘴表面的烟灰也须擦净每断开三次以后应检查来弧回路及主回路的所有接融部分是否清洁，若有脏污，应用洗净擦清。
8、开断后若动。静弧触头有严重的损坏，喷嘴上的喷口内径大于φ10.5毫米时，则应进行调整，触头在装配前应用汽油洗净，并涂防蚀脂。
9、负荷开关的所有机械摩擦部分，应涂以适量的防蚀脂。
10、检查安装是否牢固，接线是否紧固，并检查接地系统是否良好。
11、全部检查调整完毕后，在投入运行前，应进行3-5次分、合闸操作试验。
12、负荷开关的检修每年应定期进行，至少每年检修一次，并建议在开断100次负荷电流或三次开断电流后，对本开关的所有部分(包括结构、性能及安装)。
13、定期性检查负荷开关有否不正常的情况，如有发现除及时检修外并应记入特备的簿子中，此簿子应保存在安装该负荷开关的发电厂及变电站中。
高所电气的FZN25系列：
FZN25-12/630-20 FZN25-12R/630-20 FZN25-12R/630-20 FZN25-12RD/630-20 FZN25-12RD/125/31.5
高所电气的FN3系列：
FN3-12/400A FN3-12/630A FN3-12R/400A FN3-12R/630A
高所电气的FN5系列：
FN5-12/400-630 FN5-12R/400-630 FN5-12D/400-630 FN5-12RD/400-630
FN5-12RL/400-630 FN5-12RDL/400-630
高所电气的FN7系列：
FN7-12/400A-630A FN7-12R/400A-630A FN7-12D/400A-630A FN7-12DR/400A-630A
FN7-12RA/400A-630A FN7-12DXLRA/400A-630A FN7-12DXLRAF/400A-630A
高所电气的FZN16系列：
FZN16-12/630-20 FZN16-12R/630-20 FZN16-12RD/630-20
高所电气的FZN18系列：
FZN18-12/630-20
高所电气的FZN21系列：
FZN21-12/630-20 FZN21-12R/630-20 FZN21-12D/630-20 FZN21-12RD/630-20 FZN21-12RD/125-31.5
高所电气的FN12系列：
FKN12-12/630-20 FKN12-12D/630-20 FKN12-12R/630-20
FKN12-12RD/630-20 FKN12-12RD/125-31.5
FN12-12/630-20 FN12-12RD/630-20 FN12-12R/630 FN12-12RD/630 FN12-12D/630
欢迎您来订购上海高所电气【FN12-12D/630A负荷开关】
