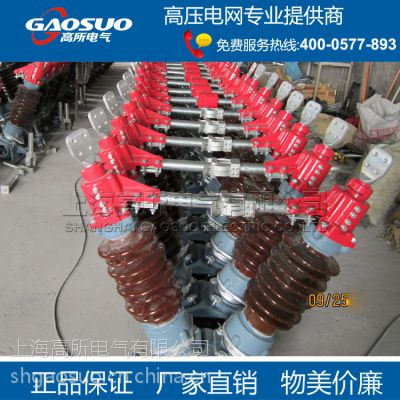

隔离开关GW5-35DW

隔离开关GW5-35DW 上海高所电气有限公司专业生产

一、概述
    GW5系列户外交流隔离开关为交流50Hz的户外高压电器设备，额定电压等级 有40.5KV 72.5KV和126KV，供高压线路在无负载情况下进行开合，以及对被 检修高压母线 断路器等电气设备与带电的高压线路进行电气隔离之用，也可用于开.合小的电容或电感电流。
    本系列户外隔离开关满足GB1985《交流高压隔离开关和接地开关》IEC60129《交流隔离开关和接地开关》以及GB/T11022《高压开关设备和控制设备标准的共用技术要求》等标准的相关规定。

二、使用环境条件
海拔：不超过3000m;
周围空气温度：上限40℃，下限-25℃；
风速不超过35m/s;
地震烈度不超过8度；
污秽等级不超过Ⅱ级；
覆冰厚度不大于10mm;
安装场所应无易爆.易爆危险.无化学腐蚀及剧烈振动。

三、型号及其含义

四、主要技术参数

五、结构简介

    每台隔离开关单极由两个支柱绝缘子，分别固定在一个底座上，交角为50。构成V型结构，主要由以下几部分组成；底座部分 支柱绝缘子 接线座部分 触头部分 接地刀 接地静触头 接线端子等。
    本隔离开关分不接地 单接地和双接地三种，主轴与接地刀之间具有机械联锁，并带辅助开关。开关的操作方式有手动和电动两种。

六、外形安装尺寸
