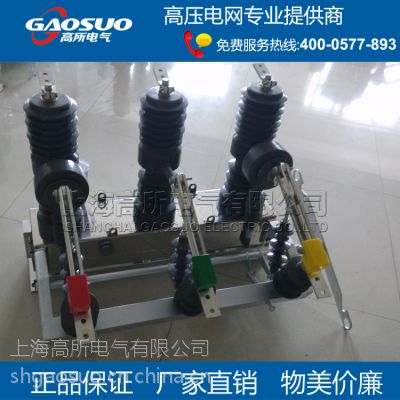

| 加工定制：是 | 品牌：上海高所 | 型号：ZW32-12/630 |
| 极数：3P+N | 额定频率：50Hz | 灭弧方式：真空断路器 |
| 额定绝缘电压：12000V | 机械寿命：10000万次 | 产品认证：检验报告 |
| 物料编号：户外真空断路器*户外真空断路器* |
户外真空断路器型号都有：ZW8户外真空断路器、ZW32户外真空断路器、ZW43户外真空断路器、ZW20户外真空断路器、ZW10户外真空断路器、ZW6户外真空断路器、ZW7户外真空断路器。上海高所电气生产各种型号的户外真空断路器 *户外真空断路器*产品质量好、价格低、发货快。
我们将以崭新的姿态，一如既往地奉行诚信、优质、高效的经营理念，与国内外各界新老朋友携手，互惠互利，加强合作，共创二十一世纪新的辉煌！
我们期盼与您真诚的合作！
期盼与您一起走向成功！
一、概述
10KV架空配电线路T接支线路或末端用户内部发生故障时，因其进线开关保护动作时限与变电站出线开关保护时限配合无法合理整定时，将会造成变电站出线开关跳闸。如果故障性质是***性的，变电站重合将不成功，则一个中压用户界内的局部事故将使整条10KV配电线路停电。 如若在T接处或用户端（责任分界点）安装一台用户分界开关（俗称看门狗），经过判断确认用户界内发生故障（过流、短路、单相接地等故障），自动将故障隔离，则可以确保非故障区用户正常用电。 ZW20A-12F型户外用户分界真空断路器是我公司自主研发的一种用户分界开关。它主要由ZW20A-12型户外柱上真空断路器本体和FDR-02故障检测控制器以及外置电压互感器三大部分组成，三者通过航空插座及户外密封控制电缆进行电气连接。具有故障检测功能、保护控制功能和通讯功能，能可靠判断、检测界内与界外的毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。 ZW20A-12F型户外柱上真空断路器为额定电压为12KV，三相交流50Hz的户外配电设备。它采用真空灭弧和SF6气体作为绝缘介质，箱体采用了引进日本东芝公司VSP5的气体密封、防爆、绝缘结构技术，进出线套管也进行了密封性能改进，整体密封性能优良，内部充入的SF6气体不泄漏，不受外界环境影响；其弹簧操作机构进行了小型化设计和可靠性、稳定性优化，采用直动链条主传动和多级脱扣系统，动作可靠性和稳定性比国内传统的弹簧操作机构提高了好几倍；主回路的轴与套之间的接触采用了内收外张式表链结构，主回路的接触电阻小，温升低。 ZW20A-12F型户外柱上用户高压真空分界断路器是一种免维护产品，是户外高压真空分界断路器中的精品，是本公司综合国内外柱上开关的优缺点，自行研制出来的新产品。
二、使用环境条件
1、 周围空气温度：-40℃~+40℃；日温差：日温变化不大于25℃； 根据SF6气体物质性质，当环境温度在-40℃时，如箱体内部气压为0.05Mpa，此时SF6仍为气态，***产品正常工作。（当环境温度-40℃，表压为0.05Mpa时，SF6液化点为-55℃；零表压，SF6液化点不会超过-60℃）。
2、 风速不大于35m/s；
3、 无易燃、爆炸危险、强烈化学腐蚀物（如各种酸、碱或浓烟等）和剧烈振动的场所。
4、 海拔：≯1000m；
5、 覆盖厚度：10mm；
6、 空气污秽程度：IV级；
7、 地震烈度：≯8度；
8、 电网中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。
三、本产品主要符合以下***：
引用标准 GB1984《交流高压断路器》 GB/T11022《高压开关设备和控制设备标准的共用技术要求》 GB/T311.1《高压输变电设备的绝缘配合：高压试验技术》 DL/T593《高压开关设备的共用订货技术条件》 DL402《交流高压断路器订货技术条件》 GB763《交流高压电器在长期工作时的发热》 GB2706《交流高压电器动、热稳定试验方法》 GB3309《高压开关设备常温下的机械试验》 DL/T403《12～40.5kV高压真空断路器订货技术条件》 GB3804《3--63kV交流高压负荷开关》
四、主要技术参数
4.1断路器的额定参数见表1
| 序 号 | 项 目 | 单 位 | 数 值 |
| 1 | 额定电压 | KV | 12 |
| 2 | 额定频率 | Hz | 50 |
| 3 | 额定电流 | A | 630 |
| 4 | 额定短路开断电流 | KA | 20 |
| 5 | 额定峰值耐受电流（峰值） | KA | 50 |
| 6 | 额定短时耐受电流（4S） | KA | 20 |
| 7 | 额定短路关合电流（峰值） | KA | 50 |
| 8 | 机械寿命次数 | 次 | 10000 |
| 9 | 额定短时开断电流开断次数 | 次 | 30 |
| 10 | 工频耐压（1min）：干试（相间、对地/断口） | KV | 42/48 |
| 11 | 雷电冲击耐受电压（峰值）相间、相对/断口 | KV | 75/85 |
| 12 | 额定操作顺序 | KV | 分-0.3s-合分-180s-合分 |
| 13 | 额定操作电压辅助回路额定电压 | Kg | 220 |
| 序 号 | 项 目 | 单 位 | 数 值 |
| 1 | 触头开距 | mm | 9+1-0.5 |
| 2 | 触头超行程 | mm | 3+1-0.5 |
| 3 | 平均分闸速度 | m/s | 1.2±0.2 |
| 4 | 平均合闸速度 | m/s | 0.6±0.2 |
| 5 | 触头合闸弹跳时间 | ms | ≤2 |
| 6 | 箱体内极间中心距离 | mm | 135 |
| 7 | 箱体外极间中心距离 | mm | 280 |
| 8 | 三相分闸同期性时差 | ms | ≤2 |
| 9 | 每极回路直流电阻 | μΩ | ≤200 |
| 10 | 合闸时间 | ms | ≤45 |
| 11 | 分闸时间 | ms | ≤45 |
| 12 | 动触头允许磨损厚度 | mm | 3 |
| 13 | 合闸时触头压力 | N | 2000±200 |
| 14 | SF6气体额定压力（表压） | MPa | “0” |
| 15 | 净重 | Kg | 185 |
| 型号 | 额定电压（V） | 额定功率（W） | 正常工作范围 | 额定电压下储能时间（s） |
| YJ220-5301BS | -220 | 20 | 85%~120%额定工作电压 | ≥5 |
| 额定电压（V） | 额定电流（A） | 额定功率（W） | 20℃时线圈电阻（Ω） | 正常工作电压范围 |
| -220 | 3．9 | 860 | 56 | 65%~110%额定工作电压 |
| 序号 | 项 目 | 单 位 | 参 数 |
| 1 | 输入工作电压 | V | AC220 |
| 2 | 输入工作电压频率 | HZ | 50 |
| 3 | 输入工作电压允许波动范围 | % | ±20 |
| 4 | 整机功耗 | W | ＜10 |
| 5 | 采样相电流一次输入值 | A | 0~3600 可调 |
| 6 | 采样零序电流一次输入值 | 0~20 | |
| 7 | 电量输入值采样误差 | % | ±5 |
| 8 | 过流保护一次电流整定范围（二次） | A | 0~1500 可调 |
| 9 | 速断保护一次电流整定范围（二次） | 0~3600 可调 | |
| 10 | 过流保护动作延时时间值 | ms | 0~5000 可调 |
| 11 | 零序保护一次电流整定范围 | A | 0~20 可调 |
| 12 | 零序保护动作延时时间值 | S | 0~1200 可调 |
| 13 | 重合闸次数 | 次 | 0~1 |
| 14 | 次重合时间 | S | 0~9.9 |
| 15 | 简单遥控器距离 | 米 | 100 |
七、产品的存储及维护
11.1 包装好的断路器在运输和装卸时，不准倒置、强烈振动和碰撞。
11.2 断路器储存于干燥、通风、防潮及防有害气体侵蚀的室内或有遮蔽的仓库内，长期存放应在传动部位涂黄油，并定期检查环境是否符合要求。
产品的储存年限为15~20年。
八、用户在订货时明确的事项
1、 产品型号、名称、参数及通信方式；
2、 互感器变比及精度等级；
3、 数量及交货期；
4、 备品、备件的名称及数量；
5、 其他特殊运行要求，如触点、附件等。
6、 产品合格证（包括PT、CT、零序互感器）
7、 安装使用说明书；
8、 装箱单；
9、 产品二次接线原理图。
温馨提示：尊敬的用户，如需要进一步了解我公司产品功能、应用及安装使用方法，或有特殊要求，请来电、来函或网络查询。随着技术的不断更新，产品的某些数据，尺寸和技术细节会有所变动，本公司保留更改的权利，恕不另行通知。具体内容详见随产品所附的技术资料。
