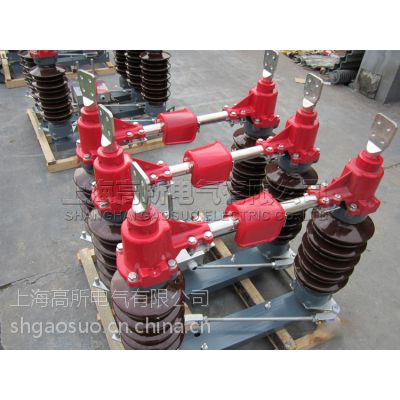

GW4-35/1250户外高压隔离开关
GW4-35/1250户外高压隔离开关是三相交流50HZ户外高压电器，用于额定电压40.5-252（245）kV的电力系统中，供高压线路无载荷接、以及对被检修的高压母线、断路器等电气设备与带电高压线路之间电气隔离用。
GW4-35/1250户外高压隔离开关有下列品种：
a 按有无接地开关分：不接地、单接地、双接地。
b 按使用地区分：普通型、耐污型、高原型。
GW4-35/1250户外高压隔离开关符合***和IEC标准的各项要求。该系列产品抗地震能力良好，能满足地震烈度9度的要求（水平加速度4.9m/s，垂直加速度2.45m/s）。
一、结构：
GW4-35/1250户外高压隔离开关包括三个单极，每极为双柱式结构，主要由底座、支柱绝缘子、导电部分组成。每极有两个绝缘支柱，分别装在底座两端轴承座上，以交叉连杆连接，可以水平旋转。导电闸刀分两半，分别固定在支柱绝缘子上，触头的接触在两个瓷柱的中间。
当操动机构动作时，带动支柱绝缘子的一柱转动90度，另一绝缘支柱由于连杆传动也同时转动90度，于是闸刀便向同一侧方向分合。为确保隔离开关和接地开关二者之间操作顺序正确，在产品或机构上装有机械联锁装置，能够确保主分一地合，地分一主合的顺序动作。
二、技术参数：
10kV-20kV技术参数表：
产品型号 | 额定电压 kV | 额定电流 A | 动稳定电流
kV(峰值) | 10s热稳定电流
kV(峰值) | 重量
kg | GW4-10W/400、630、1250 | 10 | 400、630、1250 | 30、40、65 | 15、20、25 | 25 | GW4-10DW/400、630、1250 | 10 | 400、630、1250 | 30、40、65 | 15、20、25 | 25 | GW4-15W/400、630、1250 | 15 | 400、630、1250 | 30、40、65 | 15、20、25 | 30 | GW4-15DW/400、630、1250 | 15 | 400、630、1250 | 30、40、65 | 15、20、25 | 30 | GW4-20W/400、630、1250 | 20 | 400、630、1250 | 30、40、65 | 15、20、25 | 35 | GW4-20DW/400、630、1250 | 20 | 400、630、1250 | 30、40、65 | 15、20、25 | 35 |
|
35kV-145kV技术参数表： |
产品型号Type
参数Data | GW4-40.5 | GW4-72.5 | GW4-126 | GW4-126G | GW4-145 | 额定电压 kV
Rated voliage kV | 40.5 | 72.5 | 126 | 126 | 145 | 额定电流 A
Rated current A | 630 1250
2000 2500 | 630 1250 2000
2500 4000 | 630 1250
2000 2500 | 630 1250 | 1250 2000
2500 | 额定短时耐受电流（有效值 ） kA
Short time withstand current(rms) | 20 31.5
40(46) | 20 31.5
40(46) | 20 31.5
40(46) | 20 31.5 | 20 31.5
40(46) | 额定峰值耐受电流（峰值） kA
Peak withstand current(peak) | 50 80
100(104) | 50 80
100(104) | 50 80
100(104) | 50 80 | 50 80
100(104) | 额定短时工频耐压（有效值）
Rated short-time power frequence withstandvoltage(rms) kV | 对地
to each | 85 | 140 | 185
(230) | 185 | 275 | 断口
between breaks | 110 | 160 | 210
(265) | 210 | 315 | 额定雷电冲击耐受电压（峰值）
Lightning impulse withstand
voltage(peak) kV | 对地
to each | 185 | 325 | 450
(550) | 450 | 650 | 断口
between breaks | 215 | 375 | 520
（630） | 550 | 750 | 接线端额定水平拉力
Horizontal force of terminal N | 550
（750） | 735-750 | 1000 | 1000 | 1500 | 单极重量
Weight of single pole kg | 80 | 200 | 240 | 300 | 300 |
|
三、安装尺寸及外型图：
GW4-35/1250户外高压隔离开关
